Сушка распылением – это процесс преобразования жидкого сырья в сухой порошок путем распыления жидкости в горячий газ. Этот метод широко используется в различных отраслях промышленности, включая пищевую, фармацевтическую, химическую и другие.
Основной принцип сушки распылением заключается в создании большого количества мелких капель жидкости, которые быстро высыхают при контакте с горячим газом. Для этого используются специальные распылительные устройства, такие как форсунки, ротационные распылители или пневматические распылители. Выбор распылителя зависит от свойств жидкости, требуемого размера частиц порошка и производительности установки.
Процесс сушки распылением включает несколько этапов: подготовка сырья, распыление жидкости, сушка капель, отделение сухого порошка от отработанного газа и, при необходимости, дополнительная обработка порошка. Подготовка сырья может включать фильтрацию, концентрацию или смешивание различных компонентов. После распыления капли жидкости попадают в камеру сушки, где происходит испарение влаги под воздействием горячего газа. Сухой порошок отделяется от газа с помощью циклонов, фильтров или электростатических сепараторов.
Сушка распылением имеет ряд преимуществ по сравнению с другими методами сушки. Она позволяет получать порошки с однородным размером частиц, контролируемой влажностью и хорошей растворимостью. Кроме того, этот метод является непрерывным и высокопроизводительным, что делает его экономически выгодным для многих промышленных применений. Однако сушка распылением также имеет некоторые ограничения, такие как высокая стоимость оборудования и энергозатраты.

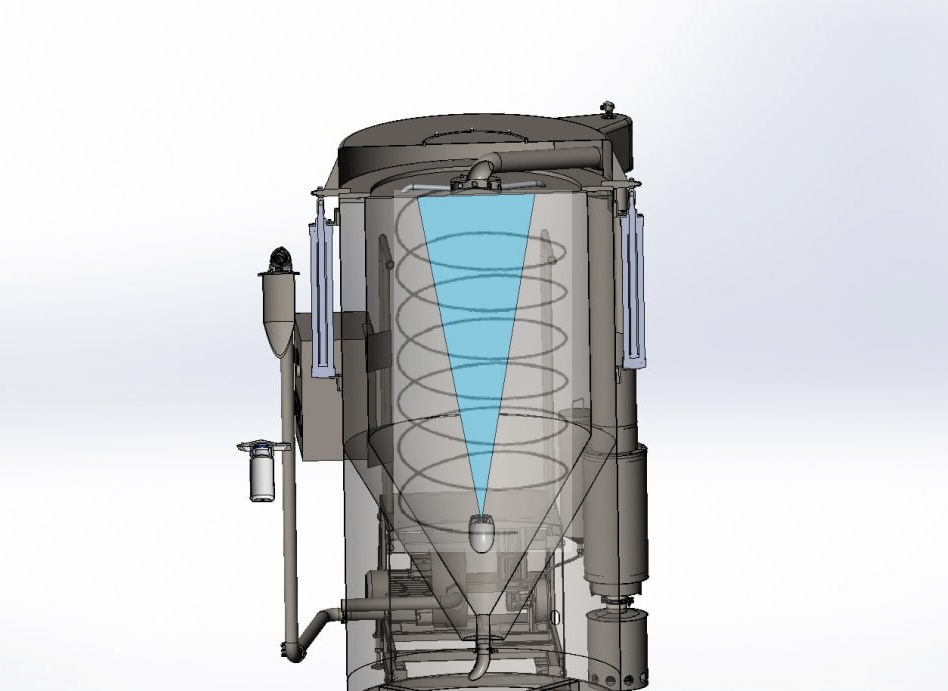

Математическое обоснование процесса дегидрации продукта с содержанием сухих веществ 45–60% во встречном потоке горячего воздуха, закрученного в спираль по часовой стрелке
1. Постановка задачи и основные допущения
Рассмотрим процесс дегидрации (удаления влаги) продукта, начальная влажность которого соответствует содержанию сухих веществ 45–60%. Процесс протекает во встречном потоке горячего воздуха, который закручен в спираль по часовой стрелке. Такая схема обеспечивает интенсивный теплообмен и массообмен, а также способствует равномерному распределению продукта и воздуха.
Основные допущения:
Продукт — дисперсная фаза (например, гранулы, частицы), равномерно распределённая в потоке.
Воздух — непрерывная фаза, движется по спирали (винтовой траектории).
Процесс стационарный.
Потери тепла и массы, кроме испарения влаги, пренебрежимо малы.
Влияние силы Кориолиса и других внешних полей не учитывается.
2. Балансовые уравнения
2.1. Материальный баланс по влаге
Для элемента объёма $dV$ в любой точке спирали:
$$
\frac{dm_{в}}{dt} = G_{возд} \cdot (x_{вх} - x_{вых})
$$
где:
$m_{в}$ — масса испарённой влаги,
$G_{возд}$ — массовый расход воздуха,
$x_{вх}$, $x_{вых}$ — влагосодержание воздуха на входе и выходе из зоны контакта.
2.2. Тепловой баланс
$$
Q = G_{возд} \cdot c_{p} \cdot (T_{вых} - T_{вх}) = m_{в} \cdot r + Q_{пот}
$$
где:
$Q$ — подведённое тепло,
$c_{p}$ — удельная теплоёмкость воздуха,
$T_{вх}$, $T_{вых}$ — температуры воздуха на входе и выходе,
$r$ — удельная теплота парообразования,
$Q_{пот}$ — потери тепла.
2.3. Баланс по сухим веществам
$$
m_{сух} = m_{нач} \cdot \frac{C_{сух.нач}}{100}
$$
где:
$m_{сух}$ — масса сухих веществ,
$m_{нач}$ — начальная масса продукта,
$C_{сух.нач}$ — начальное содержание сухих веществ (45–60%).
3. Гидродинамика закрученного потока
Воздух движется по спирали, что описывается винтовой линией:
$$
\vec{r}(t) = (R \cos(\omega t), R \sin(\omega t), v_z t)
$$
где:
$R$ — радиус спирали,
$\omega$ — угловая скорость,
$v_z$ — осевая скорость.
Закрутка создаёт центробежные силы, способствующие отделению капель и равномерному распределению продукта.
4. Массообмен
Скорость испарения влаги с поверхности частицы:
$$
\frac{dm_{в}}{dt} = k \cdot A \cdot (p_{нас}(T) - p_{возд})
$$
где:
$k$ — коэффициент массоотдачи,
$A$ — площадь поверхности контакта,
$p_{нас}(T)$ — давление насыщенного пара при температуре $T$,
$p_{возд}$ — парциальное давление пара в воздухе.
5. Теплообмен
Коэффициент теплоотдачи для закрученного потока выше, чем для прямолинейного, и может быть оценён по эмпирическим формулам для турбулентного потока с закруткой:
$$
Nu = C \cdot Re^m \cdot Pr^n
$$
где $Nu$, $Re$, $Pr$ — числа Нуссельта, Рейнольдса и Прандтля соответственно, $C, m, n$ — эмпирические константы.
6. Итоговая система уравнений
Процесс дегидрации описывается системой уравнений:
Материальный баланс по влаге.
Тепловой баланс.
Уравнение движения воздуха (винтовая траектория).
Уравнение массообмена.
Уравнение теплообмена.
7. Влияние закрутки по часовой стрелке
Закрутка воздуха по часовой стрелке (в определённой системе координат) влияет на распределение центробежных сил, что способствует более эффективному отделению влаги и равномерному контакту продукта с горячим воздухом. Это повышает эффективность дегидрации и снижает риск перегрева отдельных частиц.
8. Заключение
Математическое обоснование дегидрации продукта с содержанием сухих веществ 45–60% во встречном потоке горячего воздуха, закрученного в спираль по часовой стрелке, строится на совместном решении уравнений материального и теплового баланса, а также уравнений гидродинамики, массо- и теплообмена с учётом особенностей закрученного потока. Такой подход позволяет оптимизировать параметры процесса для достижения максимальной эффективности удаления влаги при сохранении качества продукта.
